Fiber Optic Cable Installation Guide: Sab hauv & Sab nraum zoov

Covinstallation ntawm fiber optic cableNws txawv nyob ntawm seb lub cable yuav siv li cas. Dab tsi ua haujlwm zoo kawg nkaus hauv qhov chaw ua haujlwm poob qab nthab tsis muaj kev lag luam hauv qhov txuas hauv tsev kawm ntawv hauv av. Qhov no ua rau ib puag ncig-raws li kev faib tawm tseem ceeb - cables poob rau hauv ob pawg: sab hauv thiab sab nraum zoov.

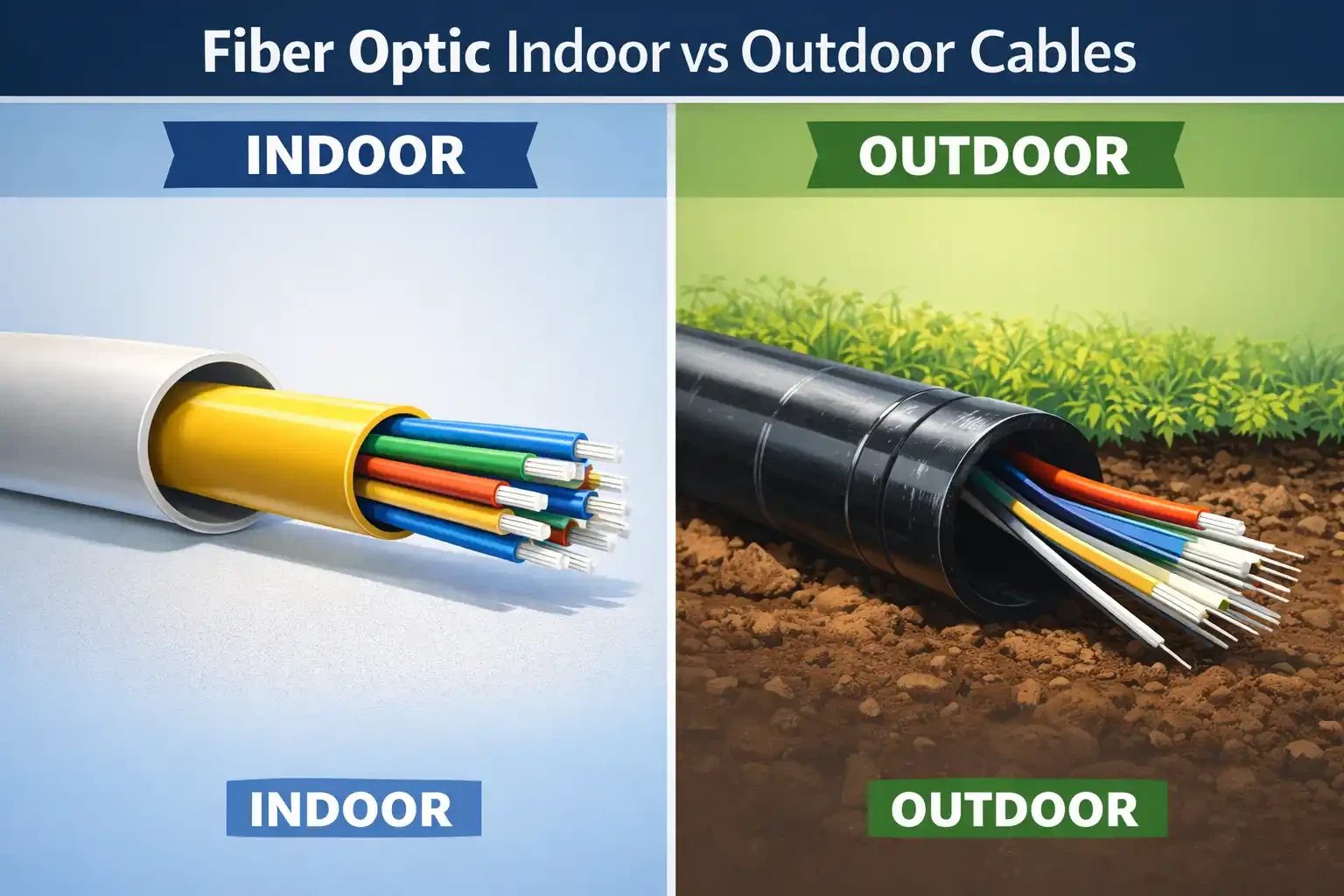

Xaiv txoj cai Cable

Xaiv qhov tsis ncaj ncees lawm cable yog qhov uas feem ntau cov haujlwm mus rau sab. Lub ntsiab sib txawv yog qhov no:sab hauv fiber optic cablenqa NEC qhov ntsuas hluav taws kub (OFNP rau huab cua- tuav qhov chaw, OFNR rau ntsug risers) - lawv yuav tsis kis cov nplaim taws hauv pem teb. Tab sis lawv tsis muaj dej tsis muaj dej, tiv thaiv UV, los yog armoring, ua rau lawv tsis haum rau sab nraud. Cov kab hluav taws xob sab nraum zoov tau tsim rau cov dej noo, qhov kub thiab txias, thiab kev tsim txom lub cev, tab sis lawv tsis muaj qhov ntsuas hluav taws kub thiab, raws li NEC Tshooj 770, tsis tuaj yeem khiav ntau tshaj 50 feet hauv ib lub tsev.

Thaum kev khiav yuav tsum tau hloov ntawm sab nraud mus rau sab hauv, siv dual - cov kab hluav taws xob uas txaus siab rau ob qho tib si ib puag ncig, lossis splice rau ib qhosab hauv fiber ntau cablenyob rau hauv 50 ko taw ntawm lub tsev nkag. Dual-rated cable tshem tawm cov ntsiab lus sib txuas thiab feem ntau tsim nyog tus nqi siab dua thaum qhov sab nraum zoov luv luv.

Ib qho kev xaiv ntau yam cuam tshuam rau kev txiav tawm -nruj -buffed cable(fiber coated nrog ib txheej tiv thaiv, feem ntau 900 microns) txiav ncaj qha thiab yog tus qauv rau feem ntau sab hauv tsev thiab sab nraum zoov khiav. Loose-tube cable (fiber floating nyob rau hauv gel-cov hlab tsis puv) ua haujlwm thermal expansion thiab ntev sab nraum zoov rub tau zoo dua, tab sis yuav tsum muaj lub kiv cua- tawm cov khoom siv thaum txiav tawm. To taub dab tsinyob rau hauv lub fiber optic cableQhov teeb meem ntawm no: kev tsim kho tsis ncaj ncaj txiav txim siab seb koj ua li cas, sawb, thiab txiav nws.


Installation los ntawm ib puag ncig

Kev teeb tsa sab hauv

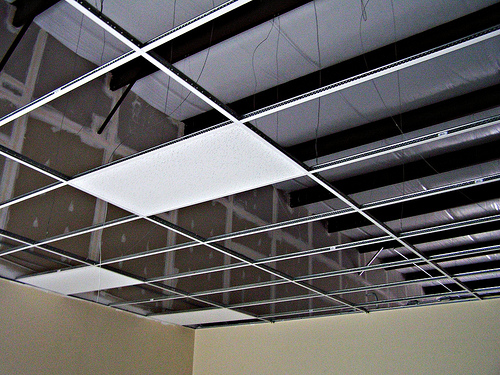

Tso Ceilings thiab Raised Floors

Tso lub qab nthab thiab cov plag tsev yog qhov kev zam txim tshaj plaws nyob hauv ib puag ncig - chav ua haujlwm ntau, ua haujlwm luv luv, thiab tsis muaj kev ntxhov siab ib puag ncig ntawm cable. Cable tais, J-hooks, thiab nuv-thiab- hlua hlua yog koj cov cuab yeej ntawm no. Khaws cov fiber ntau sib cais los ntawm cov fais fab cables thiab tswj kom zoo ib yam, maj mam khoov thoob plaws. Tsis txhob cia cable ncua ntev nyob rau hauv lub qab nthab yam tsis muaj kev txhawb nqa - qhov hnyav hnyav ua rau muaj kev ntxhov siab ntawm kev txhawb nqa lub sijhawm.

Hauv cov plag tsev uas tau tsa, suav rau kev taug kev ko taw thiab cov khoom siv txav. Siv innerduct los yog txoj kev cable los ntawm kev mob siab raufiber optic cable taissystems los tiv thaiv khiav hauv qab hauv pem teb. Ib txoj caifiber optic tais cableteeb tsa hauv cov cheeb tsam no khaws cov pob khoom sib koom ua ke, tiv thaiv, thiab taug qab tau - uas them tawm thawj zaug koj xav tau teeb meem lossis rov teeb tsa.


Txee thiab Patch Vaj Huam Sib Luag Installation

Qhov kev pheej hmoo hauv cov khoom siv racks yog khoov lub vojvoog ua txhaum cai tshwm sim los ntawm qhov chaw nruj thiab txoj hauv kev tsis zoo.Fiber optic taispanels, routing guides, thiab cable tswj caj npab tsis yog rau kev zoo nkauj xwb - lawv lub cev tiv thaiv lub nruj khoov uas puas fiber. Khaws cov fiber ntau cais tawm ntawm lub zog hauv lub txee. Sau npe txhua qhov txuas thiab chaw nres nkoj thaum lub sijhawm teeb tsa, tsis yog tom qab ntawd.

Yog koj yogtxhim kho fiber ntau optic cablehauv chav kuaj hauv tsev lossis chaw ua haujlwm me me, tib txoj cai siv -txhim kho fiber ntau optic cable hauv tsevtsis zam koj los ntawm kev khoov lub vojvoog yam tsawg kawg nkaus lossis qhov kev ntsuas hluav taws kub. Siv qhov ntsuassab hauv fiber optic cablethiab tswj nws kom zoo txij thaum pib.


Riser / Vertical Ncej khiav

Vertical ncej installation yuav tsum muaj tsawg kawg yog OFNR-rated cable, thiab koj ib txwm rub los ntawm sab saum toj, ua haujlwm nrog lub ntiajteb txawj nqus. Siv mesh rub grips los txhawb lub cable nyob rau sab saum toj ntawm txhua riser thiab nyob rau hauv ib ntus hauv qab no. Qhov teeb meem tseem ceeb nrog kev khiav ntsug: xoob-tube cable muaj qhov siab tshaj plaws uas tsis muaj kev txhawb nqa ntsug nce. Tshaj nws, thiab cov fibers maj mam tsiv mus rau hauv qab, accumulating slack thiab nce attenuation. Cia cov kev pabcuam loops ntawm ob sab saum toj thiab hauv qab ntawm txhua tus riser - tsawg kawg yog 10 ko taw ib kawg rau yav tom ntej re-routing lossis re- txiav tawm.


Sab nraum zoov Installation

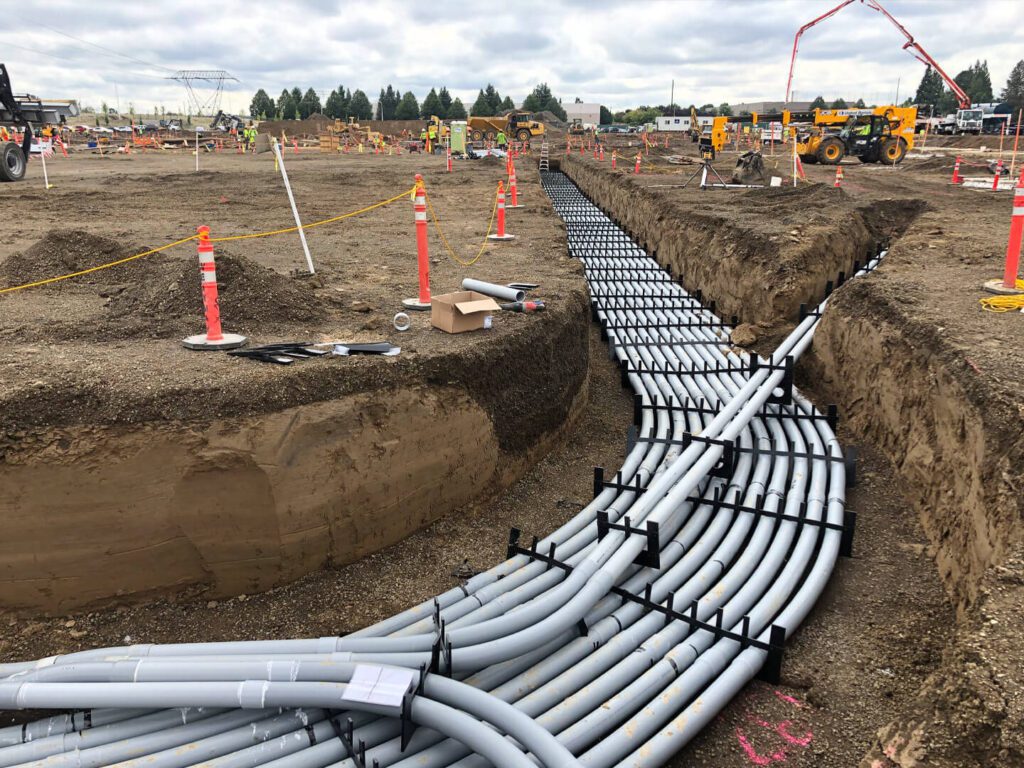

Underground Conduit

Qhov no yog txoj kev tiv thaiv sab nraum zoov tshaj plaws thiab feem ntau cov lus teb rauDab tsi yog underground fiber optic cable siv rauhauv tsev kawm ntawv thiab hauv nroog infrastructure. Lub cable khiav hauv PVC los yog HDPE conduit, faus tsawg kawg yog 24 ntiv tes sib sib zog nqus (qhov tob hauv txoj kev, txoj kev tsheb, thiab siab - thaj chaw tsheb). Lub conduit tiv thaiv lub cable los ntawm lub cev puas tsuaj thiab ua rau yav tom ntej hloov ncaj nraim: rub tawm lub qub cable, rub lub tshiab.

Fiber hauv lub cevyuav tsum tau ua tib zoo saib rau ob peb yam tseem ceeb: tsis muaj cov kav dej khiav yuav tsum siab tshaj 100 feet ntawm rub lub thawv, thiab tsis pub ntau tshaj ob 90-degree khoov ntawm ob lub thawv. Lub vojvoog sab hauv ntawm ib qho kev khoov yuav tsum yog tsawg kawg 10 npaug ntawm cov kab hluav taws xob sab nraud. Siv cable lubricant tau tshaj cov khoom siv lub tsho. Tom qab kev teeb tsa, tso ib txoj hlua rub tawm hauv cov kav dej kom cov kab txuas ntxiv tuaj yeem ntxiv tom qab yam tsis muaj kev khawb.

Rau kev hloov pauv thiab hloov pauv,flexible conduit rau fiber ntau optic cableyog qhov kev xaiv zoo - rigid conduit tsis tuaj yeem ua qhov kev hloov ceev uas cov ntsiab lus nkag thiab cov khoom siv feem ntau xav tau, thiab yuam nws tsim kev ntxhov siab ntawm lub tsho cable thiab fiber ntau hauv.

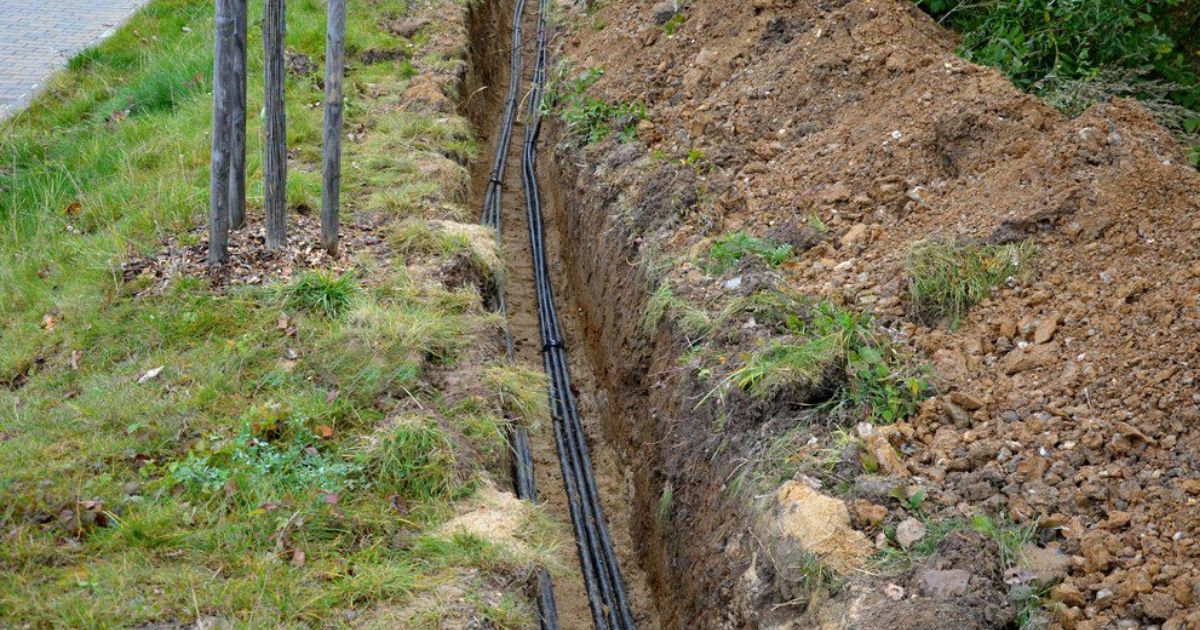

Direct Burial

Kev faus ncaj qha txhais tau hais tias lub cable mus ncaj nraim rau hauv av uas tsis muaj cov kav dej - uas txhais tau hais tias lub cable nws tus kheej yuav tsum tswj cov av siab, noo noo, thiab kev ua haujlwm nas. Cov cables no xav tau cov cuab yeej cuab tam (feem ntau yog corrugated steel lossis polyethylene tsho) thiab gel - dej puv lossis qhuav - thaiv kev tsim kho. Kev teeb tsa thawj zaug sai dua thiab pheej yig dua, tab sis yav tom ntej kho lossis hloov pauv yog qhov nyuaj dua. Khaws ncaj qha faus rau txoj hauv kev ruaj khov uas qhov kev nkag mus rau yav tom ntej tsis zoo li. Qhov tob hauv faus yuav tsum nyob hauv qab ntawm kab hauv cheeb tsam kom tiv thaiv kev txav hauv av los ntawm kev ntxhov siab rau lub cable raws li qhov kub thiab txias.

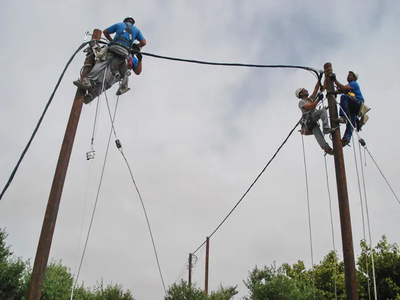

Aerial Installation

Aerial fiber ntau khiav ntawm cov ncej lossis cov tsev. Siv tus kheej-txhawb cable nrog tus xa xov hlau sib xyaw, lossis lash txheem cable rau ib tus xa xov sib cais. Qhov feem ntau yuam kev installation yog tsis txaus sag. Kev taw qhia tus qauv yog 2.5 ko taw ntawm sag ib 150- ko taw ncua - qhov no tso cai rau lub cable sib cog lus hauv huab cua txias yam tsis rub nruj thiab tawg. Anchor cable xaus kom txo tau cua-tsav txav, thiab siv cov clamps tuag los faib cov khoom hla cov tswv cuab lub zog ntau dua li lub tsho.


Submarine thiab Underwater

Underwater fiber ntau yuav tsum tau tshwj xeeb kev tsim kho: gel-cov hlab tsis muaj dej, dej-swellable yarns los yog daim kab xev, thiab feem ntau muaj ntau txheej txheej armor thiab waterproofing. Cov no yog cov khoom tshwj xeeb ntsia los ntawm cov cuab yeej tshwj xeeb thiab cov neeg ua haujlwm.

Kev Txiav Txim: Qhov Feem Ntau Feem Ntau Ntawm Kev Ua Tsis Taus

Connector kawg-kev sib kis ntawm lub ntsej muag yog ib qho ua rau muaj kev sib txuas ntawm fiber ntau tsis ua haujlwm - thiab nws tiv thaiv tau tag nrho. Ua ntej ua ib qho kev sib txuas, ntxuav txhua qhov txuas nrog lint -dawb kho qhov muag thiab 99% isopropyl cawv los yog fiber ntau tu lub cassette. Tshawb xyuas nrog lub tshuab ntsuas fiber ntau. Yog tias nws tsis dhau, ntxuav nws dua. Qhov no siv rau cov khoom lag luam- cov khoom txuas tshiab, tsis yog siv cov khoom siv xwb.

Rau cov ntsiab lus splice, fusion splices muaj qhov qis qis qis dua li cov khoom siv tshuab (feem ntau hauv qab 0.1 dB ib splice thaum ua kom raug) thiab tuav tau ntev dua -. Fusion splice zoo los mus rau ob yam: huv fiber kawg -ntsej muag mus rau hauv, thiab ib tug ntse cleave hniav. Tshawb xyuas txhua qhov kev sib tw poob nrog OTDR ua ntej kaw qhov splice enclosure. Nrhiav qhov tsis zoo splice ua ntej sealing yuav siv sij hawm feeb los kho; nrhiav nws thaum lub sij hawm network commissioning dhau los ua ib qho teeb meem kim, ntxhov siab.

Kev sim

Kuaj txhua lub cable khiav tam sim ntawd tom qab rub thiab txiav tawm - tsis yog tom qab tag nrhofiber ntau optic installationua tiav. Kev kuaj OTDR muab tag nrho cov duab rau koj: txhua qhov txuas, txhua qhov sib txuas, txhua qhov khoov, txhua qhov chaw ntawm fiber ntau puas. Ntsuas txhua qhov fiber ntau hauv ob qho tib si. Txuag cov kab no. Cov kev ntsuas hauv qab no tsis muaj nuj nqis thaum daws teeb meem ntau lub hlis lossis xyoo tom qab.

Xaus-rau- xaus qhov kev ntsuas qhov poob nrog lub ntsuas hluav taws xob kho qhov muag thiab ntsuas lub teeb pom kev zoo qhia koj seb qhov txuas tiag tiag yog nyob rau hauv koj cov nyiaj siv poob. OTDR ib leeg tsis tuaj yeem muab tus lej ntawd rau koj. Ob leeg yuav tsum tau ua.

Yog tias kev ntsuas poob ntau dua li pob nyiaj siv - seb puas yog los ntawm cov kab sib kis, cov kab sib txuas, lossis siab - poob splices - nrhiav nws thiab kho tam sim ntawd.

Feem ntau yuam kev

Rub lub tsho los ntawm cov tswv cuab lub zog.Lub tsho cable tsis yog ib qho kev tivthaiv. Txuas koj rub tuav rau Kevlar yarn lossis fiberglass rods, tsis yog lub tsho sab nrauv. Kev rub ntawm lub tsho tshem tawm cov fiber ntau sab hauv, ua rau muaj kev puas tsuaj uas yuav tsis tshwm sim txog tom qab.

Spinning cable los ntawm reel.Txhua zaus dov cable tawm ntawm sab ntawm lub reel. Spinning nws qhia txog ib qho kev sib tw tag nrho ib zaug - rub ntev tuaj yeem tsim ntau pua tus twists, tsim kev ntxhov siab sab hauv thiab teeb liab attenuation.

Ua txhaum khoov vojvoog.Txhua fiber ntau muaj qhov tsawg kawg nkaus khoov vojvoog. Tshaj nws thiab cov iav tawg. Khoov taw tes tsis tuaj yeem kho; cable yuav tsum tau hloov.

Khiav sab nraum zoov cable dhau deb sab hauv tsev.Tsis yog-hluav taws- ntsuas sab nraum zoov cable txuas ntau dua 50 ko taw rau hauv lub tsev ua txhaum cai. Npaj koj qhov kev hloov pauv ua ntej koj rub.

Document txhua lub sijhawmnruab fiber opticua haujlwm. Sau tag nrho cov cables, ports, thiab panels thaum lub sijhawm teeb tsa. Khaws OTDR cov cim thiab ntsuas qhov poob hauv cov ntaub ntawv mus tas li. Lub tshuab fiber ntau yam tsis muaj cov ntawv sau thiab cov ntaub ntawv ua rau mob taub hau thawj zaug uas muaj qee yam hloov pauv lossis ua tsis tiav.

Ua ntej- Daim Ntawv Qhia Txog Kev Ua Haujlwm

• Cable hom sib phim qhov chaw teeb tsa thiab xav tau NEC hluav taws ntsuas ntsuas

• Txhua lub vojvoog khoov raws tag nrho txoj kev ua tau raws li qhov xav tau yam tsawg kawg nkaus

• Sab nraum zoov- mus rau- sab hauv tsev cable hloov pauv tshwm sim nyob rau hauv 50 ko taw ntawm lub tsev nkag

• Tag nrho cov connectors soj ntsuam thiab ntxuav ua ntej kawg kev twb kev txuas

• Tag nrho cov fusion splice poob raug txheeb xyuas hauv qhov pib; enclosures kaw

• OTDR cov kab ua tiav rau txhua qhov fiber ntau hauv ob qho tib si qhia thiab khaws cia

• Xaus-rau- xaus qhov kev poob qhov kev lees paub hauv qhov nyiaj poob nyiaj

• 20-30 feet ntawm kev pabcuam voj sab laug ntawm txhua qhov kev txiav tawm

• Tag nrho cov cables, ports, thiab panels sau npe

• Conduit ports kaw tiv thaiv ya raws thiab kab tsuag
